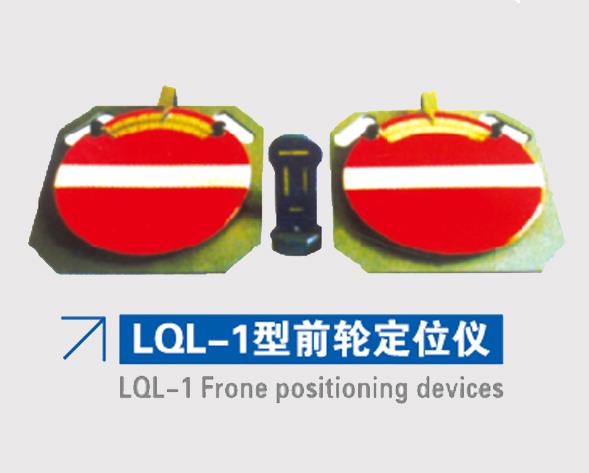

LQL-1型前輪定位儀

LQL-1型前輪定位儀

一、 用途：

    前輪定位測量儀由轉變半徑測量儀和傾角水準儀(選配)組成。分別用來測量轉彎半徑、前輪外傾角(選配)、主銷后傾角(選配)與內傾角(選配)。

二、 特點：

    本測量儀適用于大中小各種車型，測量范圍；1300-2060mm，傾角水準儀器可以由其端部的永久磁鐵很方便地吸附在被除測車輪轂端面上，具有測量迅速、準確等優點。

測量原理：

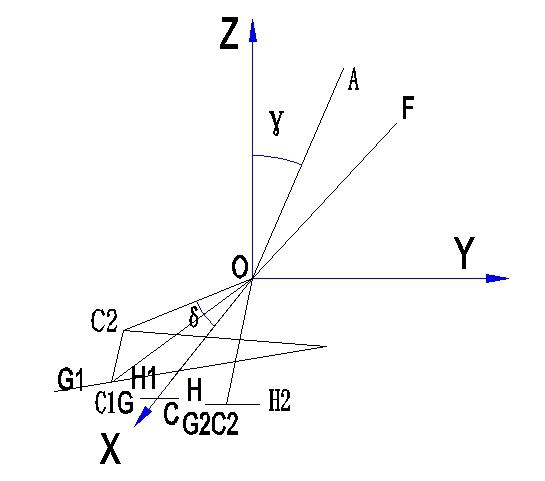

     汽車在轉向時，前輪輪軸（轉向節）中心線繞著主銷中心線轉動，為了說明轉動時所發生的現象，先建立一個空間坐標系OXYZ，如圖所示

圖1

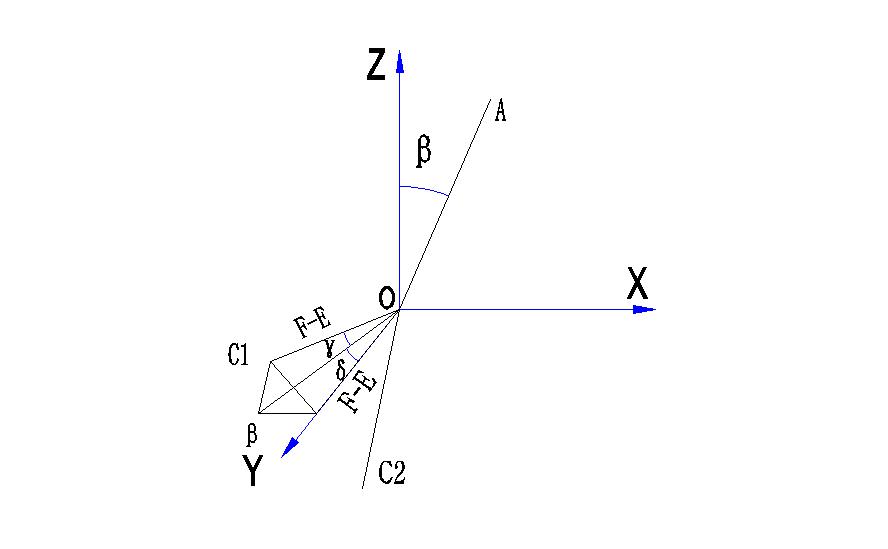

    設OA為主銷中心線，它在OYZ平面上， ?為后傾角，并假設主銷內傾角γ=0 。OC為車輪輪軸中心線，起始時它與OX軸重合，于是，OA ⊥OC，當車輪在水平面上向右轉過某一角度δ（例如δ=20°）時，OC即走過一扇形平面OCC1。扇形面與水平面的夾角即為? 。如果在起始，即OC與OX重合位置時，在OC上放一具有某曲率半徑R的玻璃管水泡EF，則車輪在轉動δ角后，水泡管移動至E1F1，E1和F1，兩點相對水平面OXY的高度不相等，在此位置時（F1點的高度大于E1的高度）管內水泡即產生位移。位移量取決于OC1與水平面夾角γ（當曲率一定時），而角γ的大小又隨?和δ的大小而變化，當規定δ為某一定值時，（例如20°），則角γ的大小只決定于角?的值。如果事先將車輪向左轉δ角（轉至OC2位置），并將玻璃管水泡調平，（即將此位置時的E、F兩點調整至平面OXY高度相等，然后再將車輪軸線轉至OC1位置，則水泡位移將增大一倍，（即玻璃管將轉動2γ角）。
