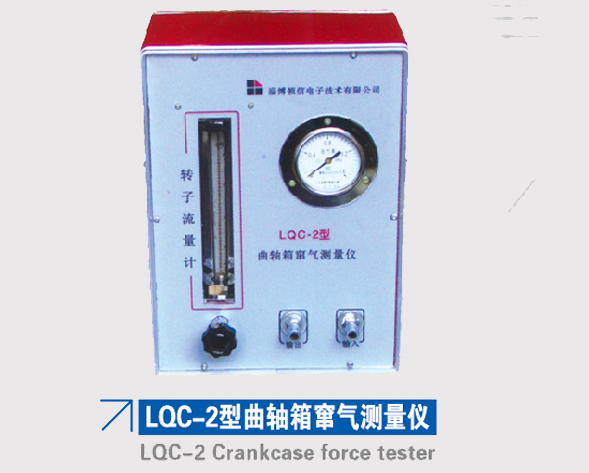

LQC-2型曲軸箱竄氣測量儀

LQC-2型曲軸箱竄氣測量儀

汽車檢測線設備用途

    曲軸箱竄氣測量主要用于測量發動機曲軸箱竄氣量，從而考核發動機動態密封，判斷發動機磨損，檢查缸內故障，檢測發動機磨合，檢測氣泵漏氣量。

原理

    曲軸箱竄氣量是指缸內的工作介質和燃?xì)鈴臍飧着c活塞間不密封處竄入曲軸箱的量。本儀器采用玻璃轉子流量計，根據轉子所指示的數值來判定竄氣量的大小，具有測試方便、操作簡單和使用可靠等特點。

主要技術參數

主要檢測范圍：0－0.16MPa

漏氣量檢測范圍：8—80L／min

允許誤差：±2%

操作方法

    1、堵死發動機曲軸通風孔與油尺孔。

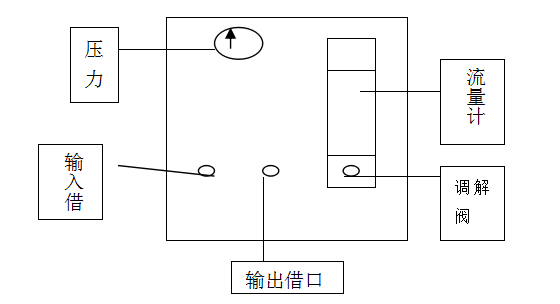

    2、啟動發動機，待其運轉平穩后，將導氣管帶塊換接頭一端與測量儀器輸入接口相接，帶錐形橡膠頭一段插入機油加注孔，如加孔過大，可將錐形頭插入橡膠圓園盤孔內，再將圓盤壓在機油加注孔上。

    3、打開流量計閥門，使氣路暢通，這時曲軸箱竄氣量過浮子流量計可觀察

即流量計浮子所指刻度即為發動機曲軸箱在該轉速下的竄氣量。

    4、該儀器還有在靜態下檢查曲軸箱密封效果的功能，操作如下：

   （1）堵死發動機曲軸箱通風孔及油尺孔

   （2）將導氣管帶塊裝接頭一端同測量儀器輸出接頭相接，帶錐形橡膠頭一端插入機油加注孔。

   （3）將空氣壓縮機與測量儀輸入口相接，并向其充氣，但充氣壓力不超過0.1MPa，關閉壓縮機，觀察壓力表的變化，如果表針不動或回落較慢，說明曲軸箱密封較好，如回落過快則證明曲軸箱密封不嚴。

注意事項

    測試時，一定要將儀器垂直擺放，以防傾斜使流量計產生讀書誤差。曲軸箱通風孔、油尺孔要堵嚴，導氣管橡膠頭插入機油加注孔使要用力插緊或壓緊，以防漏氣影響測試效果。

    流量計調節閥使用時，要緩慢調節，以免調節過快，浮子指標不穩定而產生誤差。
