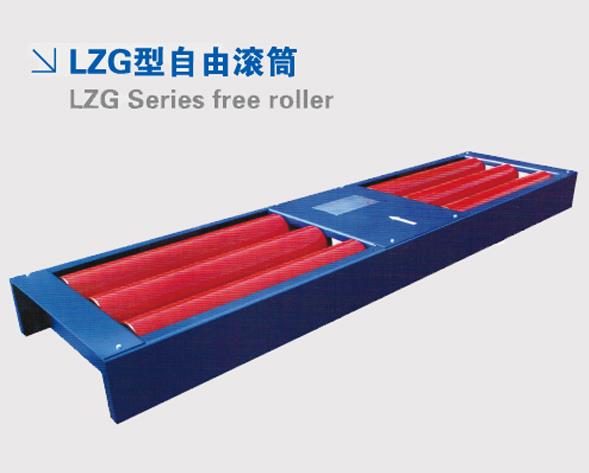

LZG型自由滾筒

    汽車檢測線設備中的汽車自由滾筒是用來作為測量的輔助設備，尤其檢測雙聯動橋的車輛，一軸置于檢測臺時，另一軸則置于自由滾筒上模擬路面進行測試，保障行車安全。

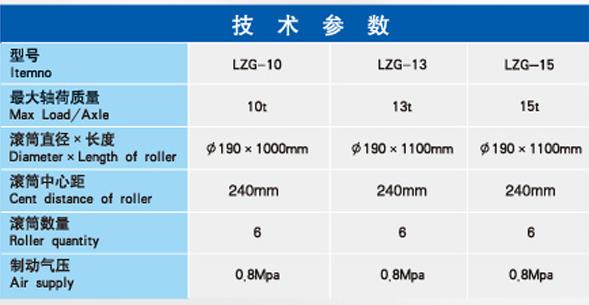

主要技術參數

最大承載質量：3T/10T/13T/15T

滾筒直徑：190mm

氣囊氣壓：0.8MPa

滾筒數量：6根

結構概況

   本實驗臺機械部分有電機架、滾筒、升降系統和測量傳感器組成。如圖所示：

作用

作為制動臺或車速臺的輔助設備，對測量雙橋車起到模擬路面的作用。使車輛人員在檢測時不致發生危險。

安裝基礎

    必須根據我廠提供的基礎圖正確施工，在地下水位高的地帶，要考慮排水措施，保持地基槽內的干燥。土質差的地區需加石頭墊層，同時鋪設12鋼筋網。

預埋的電纜及氣管的配套溝應同時制作。

施工時基礎中心要與行車中心線重合。

安裝步驟

首先檢查基礎圖是否符合圖紙要求。

設備運到安裝地點旁，要小心開箱，檢查各零部件有無損壞或變形。

起吊設備后裝上地腳螺栓，然后吊裝到基礎上。

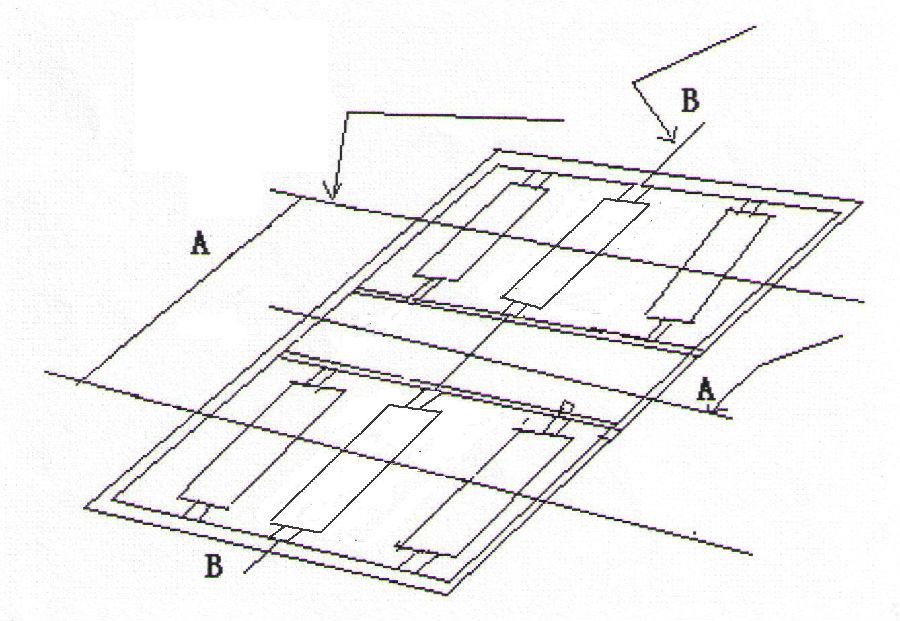

決定檢驗臺的中心。

檢驗臺的縱向中心線AA與行車中心線重合。

檢驗臺的橫向中心線BB與行車中心線垂直。
